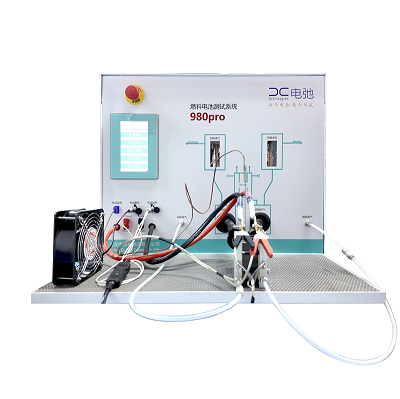

DC980Pro 桌面型燃料電池測試系統

品名：桌面型燃料電池測試系統

英文：DC 980Pro PEM Fuel Cell Testing System

品牌：電弛新能源

型號：DC980Pro

產地：中國

【產品概述】

DC980系列桌面型燃料電池測試系統由武漢電弛新能源有限公司（DcEnergies）設計制造，是一款滿足高性能質子交換膜燃料電池研究的測試系統。

該測試系統擁有多項技術升級和創新設計，整體性能超越進口產品。整機尺寸＜0.5立方米，“小體積，大功能”，適用于各類教學實驗室場地需求。基于先進硬件架構和自研軟件算法結合，滿足質子交換膜燃料電池多參數極化曲線、耐久性控制、膜電極評估等多樣化實驗測試需求。已成功部署國內多所高校實驗室。

【產品特點】

（1）配置行業領先的高精度氣體質量流量控制器

（2）配置行業領先的高精度快速響應氣體背壓控制系統

（3）具備陰極/陽極混氣功能，支持多種燃料測試

（4）體積精巧，整機尺寸＜0.5 m3，滿足教學實驗室場地使用

（5）配置“雙屏顯示”功能，關鍵測試數據一目了然

（6）配置自動熱平衡高級管理系統

（7）數字智能控制技術，系統運行安全穩定

（8）一鍵切換干濕測試模式功能

（9）具備氮氣一鍵自動吹掃功能

（10）鼓泡增濕方式，PID 溫度自動調節控制

（11）全程液位自動監測功能，自動補水、自動排水

（12）提供硬件、軟件雙重安全解決方案

（13）內置危險氣體泄漏監測傳感器，全天候自動報警功能

（14）自研專業測試監控軟件，功能豐富，支持用戶二次編程開發

（15）軟件離線數據瀏覽導出功能

（16）具備顯示面板分屏功能，關鍵測試數據重點標出

（17）提供自動/手動雙模運行，自動模式全程無人值守，實時動態運行

（18）具有高溫160℃單電池測試性能，支持多種尺寸膜電極測試

（19）模塊化系統設計，可根據用戶需求定制非標功能

【產品功能】
· 燃料電池電堆活化測試
· 燃料電池電堆極化曲線測試
· 燃料電池電堆耐久性測試
· 燃料電池電堆穩態/動態工況測試
· 燃料電池電堆耐久性控制測試
· 燃料電池電堆起動性能測試
· 燃料電池電堆敏感性測試
· 恒功率、恒電流、恒電壓多種負載控制模式測試
· 燃料電池毒化測試
· 燃料電池濃差實驗測試
· 滿足多樣化實驗需求

【主要技術指標】

980燃料電池測試系統-主機技術參數：

1.1   0V啟動，響應速度≤100ms；

1.2   鼓泡增濕方式，PID 溫度自動調節控制。加濕溫度范圍為25~90℃，加濕濕度范圍100%RH，最大流量5L；

1.3   陽極氣體流量控制：5 SLPM，精度：（0.6%RD+0.2%F.S）高精度質量流量控制器；

1.4   陰極氣體流量控制：10 SLPM，精度：（0.6%RD+0.2%F.S）高精度質量流量控制器；

1.5   氣體配比，4路自動混氣功能；

1.6   4種氣體切換功能；

1.7   自動背壓功能，背壓壓力0.1Mpa-0.4Mpa；

1.8   4路自動熱平衡高級管理系統；

1.9   干濕切換方式為自動，干濕切換頻道：陽極與陰極2組；

1.10  氮氣一鍵自動吹掃功能，流量控制5 SLPM；

1.11  80-160℃單電池測試性能；

1.12  最大功率：100W；

1.13  兩檔電流量程 0-24A和0-240A；

1.14  兩檔電流設定分辨率0.4mA和4mA；

1.15  兩檔電壓量程-0.7V~2V和-3.3V~10V；

1.16  兩檔電壓設定分辨率0.05mV和0.25mV；

1.17  恒電位儀電壓控制范圍：±10V；電流控制范圍：±2A，擴展電流30A；

1.18  電位分辨率：1μV，電流分辨率：1pA；

1.19  EIS頻率范圍 10μHz ~1MHz；

1.20  全程液位自動監測功能，自動補水、自動排水，液位控制10mm；

1.21  內置危險氣體泄漏監測傳感器，全天候自動報警功能,檢測范圍≤40000ppm；

1.22  關鍵數據顯示屏兩塊，7寸和27寸，在7寸可以觸摸控制，設置參數；

1.23  自動運行模式最長時間≥100h；

1.24  臺式，700*465*700mm（WLH）,整機尺寸≤0.5m3；

1.25  配備系統耗材包，包含20個接頭，2m氣管等；

1.26  測試夾具1cm2、4cm2、5cm2、25cm2各1套；

安全保護

2.1  安全保護種類：過電流、過低溫度、低電壓、燃料供應異常、電池低壓保護、電子負載異常訊號

2.2  保護機制：負載電流卸除、加濕罐停止加熱、陰陽極燃料停止供應、開關機氮氣吹掃

2.3  臺式，700*465*700mm（WLH）,整機尺寸≤0.5m3

【選配】根據實驗測試需求提供選配功能

數據測量技術參數（內置于主機，并采用軟件接口一體化控制）

3.1  通道數1；

3.2  輸出電壓范圍：±15V；

3.3  施加/測量電位范圍：±10V；

3.4  施加/測量電流范圍：±4A, 帶功放，電流：20A；

3.5  施加電位精度：0.1%×滿量程讀數±1mV；

3.6  施加電位分辨率：±100mV(3μV)，±1V(30μV)，±10V(300μV)；

3.7  測量電位精度：滿量程的0.1%±1mV；

3.8  測量電位分辨率：760nV；

3.9  施加電流精度：適讀精度：±0.1%；

3.10  施加電流分辨率：1/30000*全量程；

3.11  測量電流精度：±0.1%讀數±1pA；

3.12  測量電流分辨率：8pA（1μA量程）；

3.13  電流檔：1μA～4A，全自動量程；

3.14  恒電位帶寬：2MHz；

3.15  切換速度：10V/μs；

3.16  差分靜電計帶寬：10MHz；

3.17  輸入阻抗：1012Ω；

3.18  漏電流:1pA；

3.19  阻抗頻率范圍:10μHz～1MHz；

3.20  阻抗振幅:0.1mV～1V RMS；
