讓燃料電池測試更智能

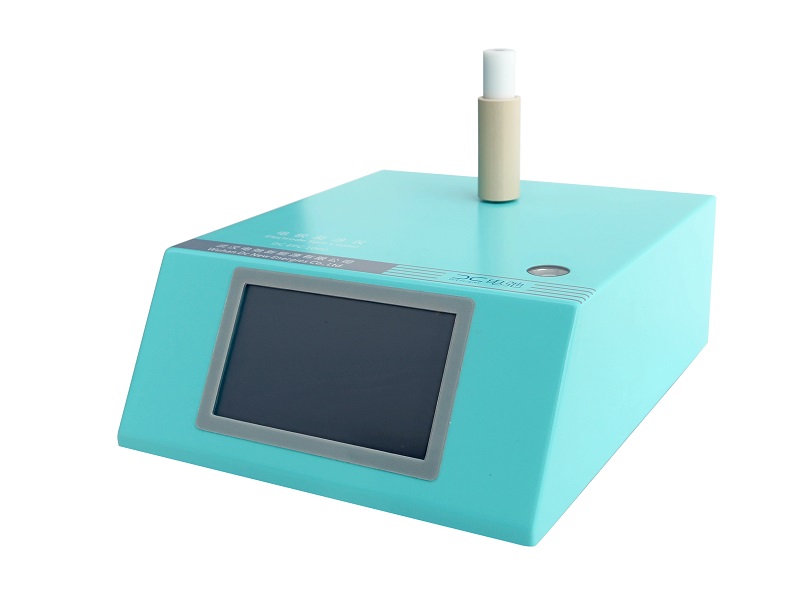

DSR數字型旋轉圓盤電極裝置是電化學實驗常用的儀器設備,憑借“數字化、更精準、‘狠’穩定”的產品特色,得到市場關注。
科學家們通過DSR數字型旋轉圓盤電極裝置進行電化學實驗研究,在燃料電池、新材料、腐蝕研究等領域取得創新成果。
在日常實驗中,DSR數字型旋轉圓盤電極設有外部拓展接口,滿足用戶自動化控制轉速的需求,可與電化學工作站聯用進行測試。
在這里,理化(Phychemi)應用工程師向大家介紹DSR數字型旋轉圓盤電極與辰華(CHI)電化學工作聯用操作。
1、儀器配件準備

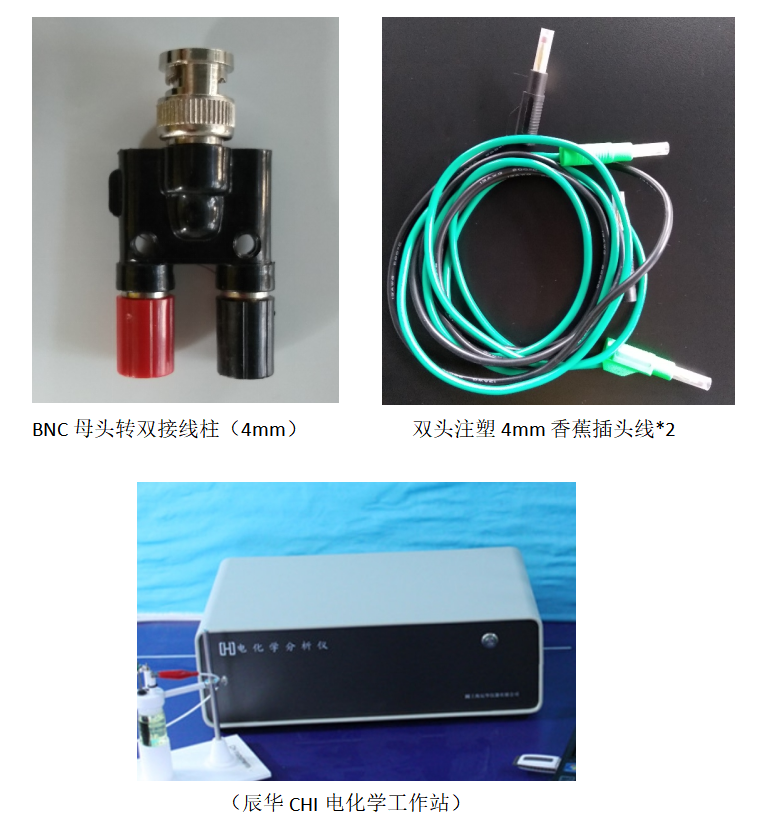

自備物品:
① BNC母頭轉雙接線柱1個
② 雙頭注塑4mm香蕉插頭線(2根)
③ 辰華(CHI)電化學工作站1臺
2、儀器連接

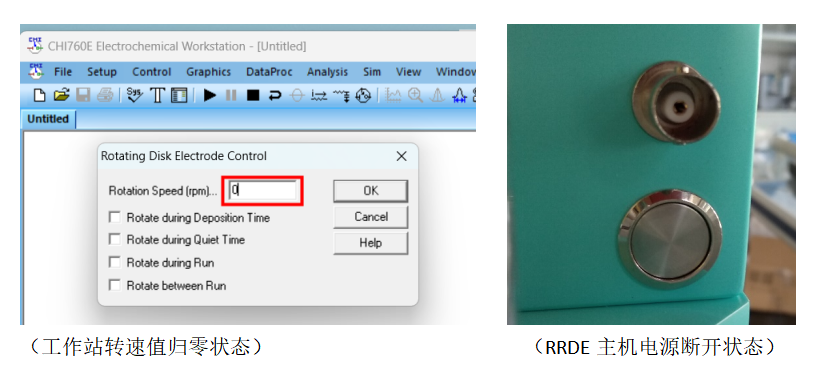

① 數值歸零,電源斷開
首先要確保DSR數字型旋轉圓盤電極電源處于斷開狀態,辰華(CHI)電化學工作未設置轉速,數值為零。

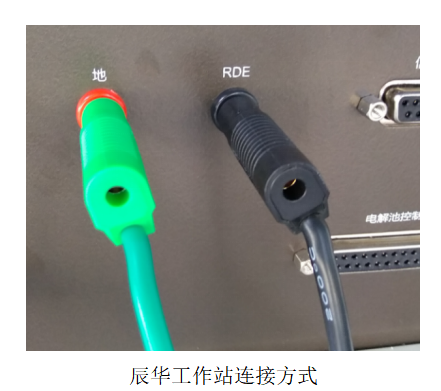

② 線路分清,顏色對應
黑色香蕉線A端接入工作站RDE接口
綠色香蕉線A端接入工作站地線接口
▲ 特別注意
如上圖所示,地線(紅色端口)為負,RDE(黑色端口)為正。在接線之前一定要分清CHI工作站的正極端、負極端,進行正確連接,以免接錯損壞工作站。

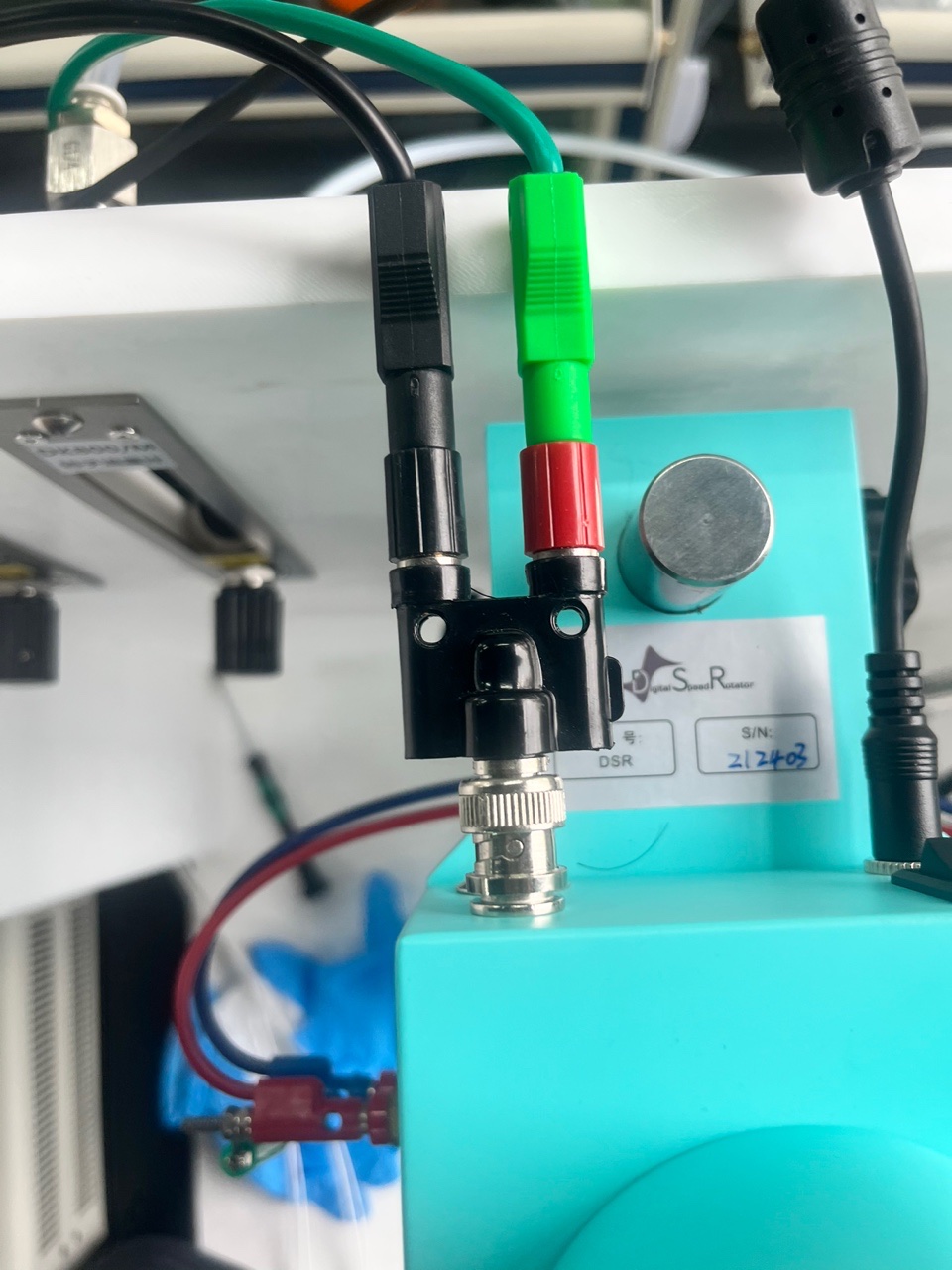

· 綠色香蕉線B端接入BNC接線柱紅端
· 黑色香蕉線B端接入BNC接線柱黑端
▲ 特別注意
接線之前,一定要分清設備的正極、負極,進行正確連接,以免接錯造成設備損壞。如不確定,可用儀表檢測。
3、轉速控制

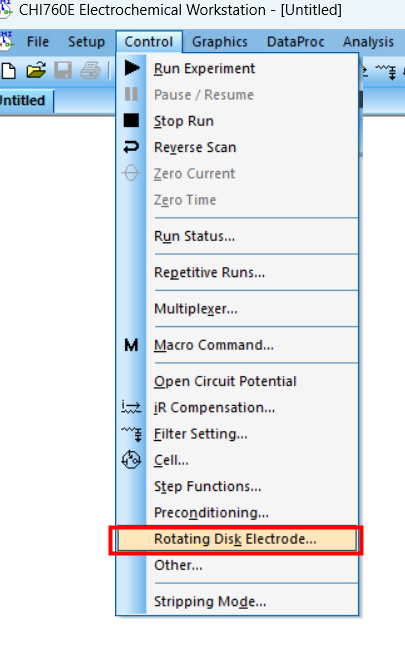

① 打開辰華工作站軟件,點擊“control”,找到“Rotating Disk Electrode”,點擊該選項。

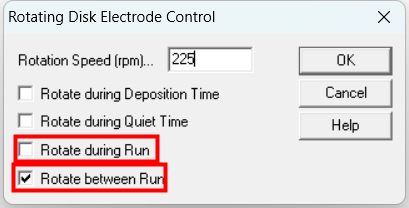

② 彈出對話框,在“Rotation Speed”設置相應的轉速數值。如設定DSR的轉速值225 rpm,點擊勾選“Rotate during run”或者“Rotate between run”。
▲ 注意
若勾選“Rotate during run”,則DSR會在測試運行完成“quiet time”后開始運行
若勾選“Rotate between run”,則DSR會在用戶按下電機開關按鈕開始運行。
4、DSR的常見周邊設備
電源:AC 200V
功率:25W
轉速:0-160rpm
工位:1-2個,適合RDE/RRDE電極拋光
磨拋盤:φ70mm
載物盤:φ40mm
2、旋轉電極旋涂?jī)x
可適配主流尺寸旋轉電極,含1個旋轉軸,1個水平儀。
轉速:0-500rpm
連接:采用精密螺紋連接
尺寸:10mm(W)*265mm(D)*213mm(H)

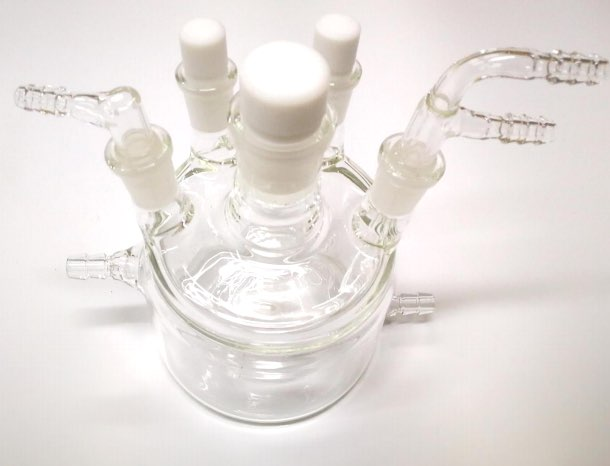

3、雙層五口電解池
設計:雙層設計,可保證電解池中溫度環境。
材質:優質玻璃
容積:150ml
電極:旋轉24/25
接口:四側小口14/20,配1個F型雙進氣口,及L型出氣口
4、旋轉桿
用途:連接工作電極與主機,傳輸旋轉動力
參數:不銹鋼材質
外徑:15mm
連接:內螺紋設計,可連接圓盤及環盤電極
5、鉑對電極
用途:14/20接口,配合電解池標準口徑
材質:99.99%純度鉑絲
尺寸:電極長度29cm

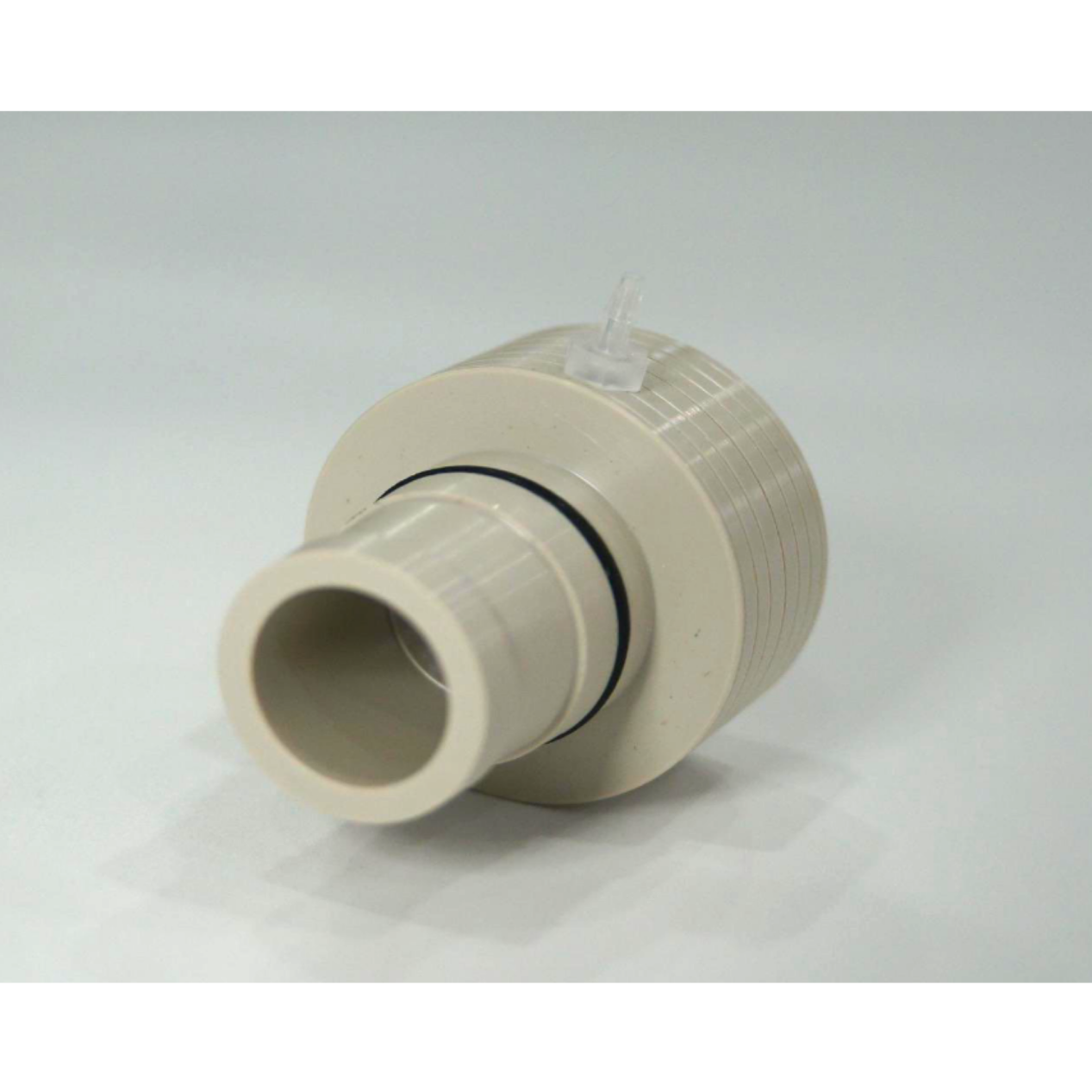

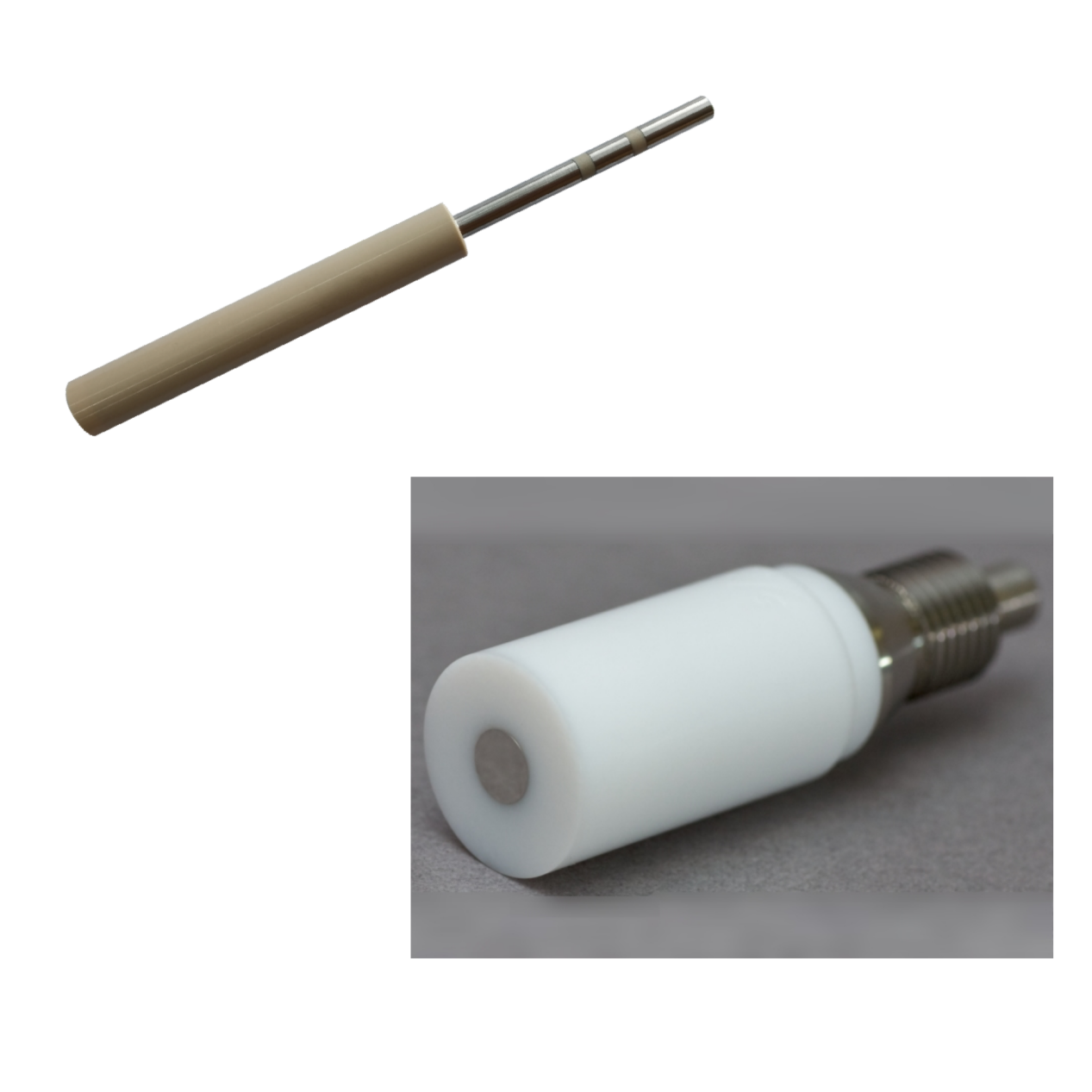

6、陶瓷密封插件
用途:與15mm旋轉桿配合使用
內徑:15mm
材質:PEEK

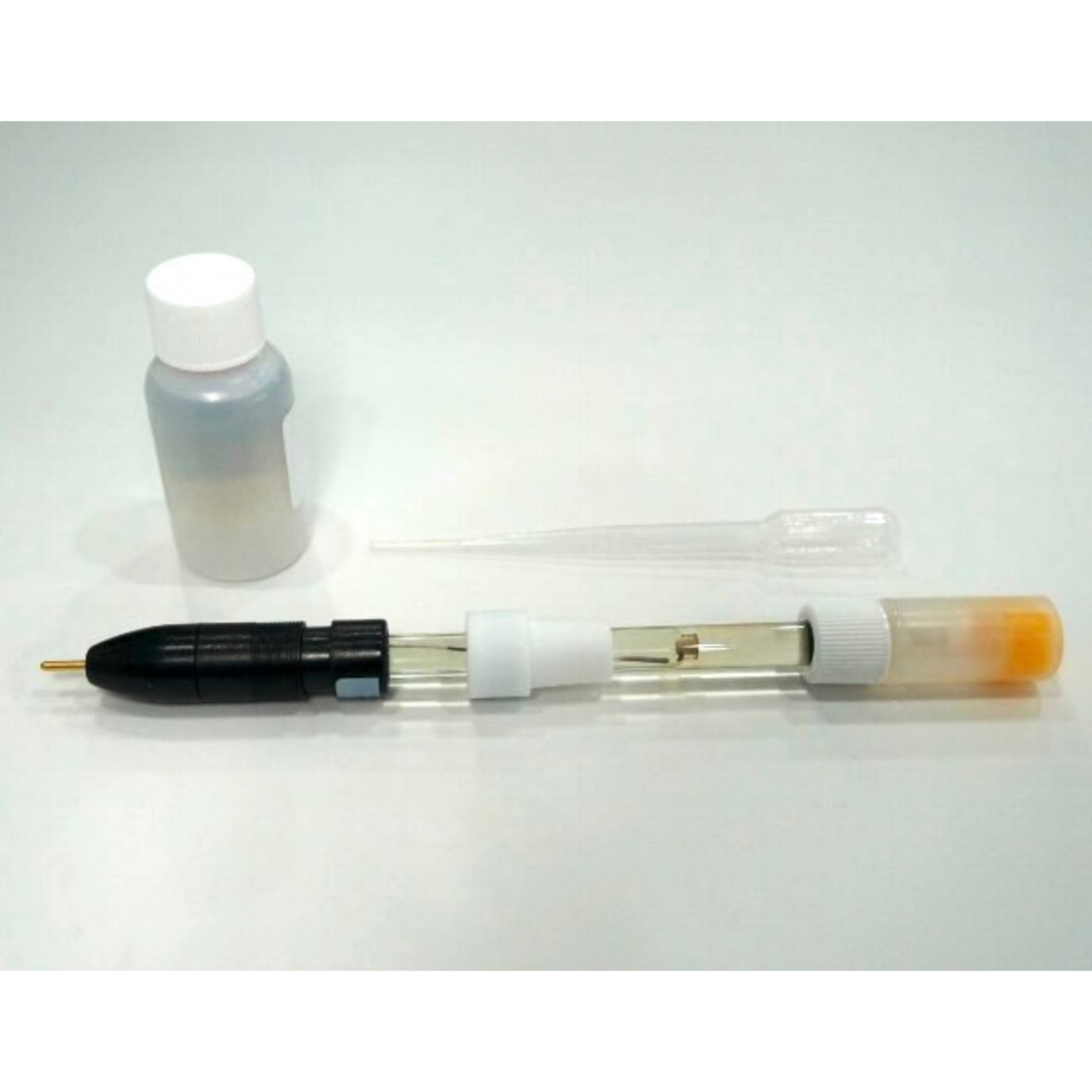

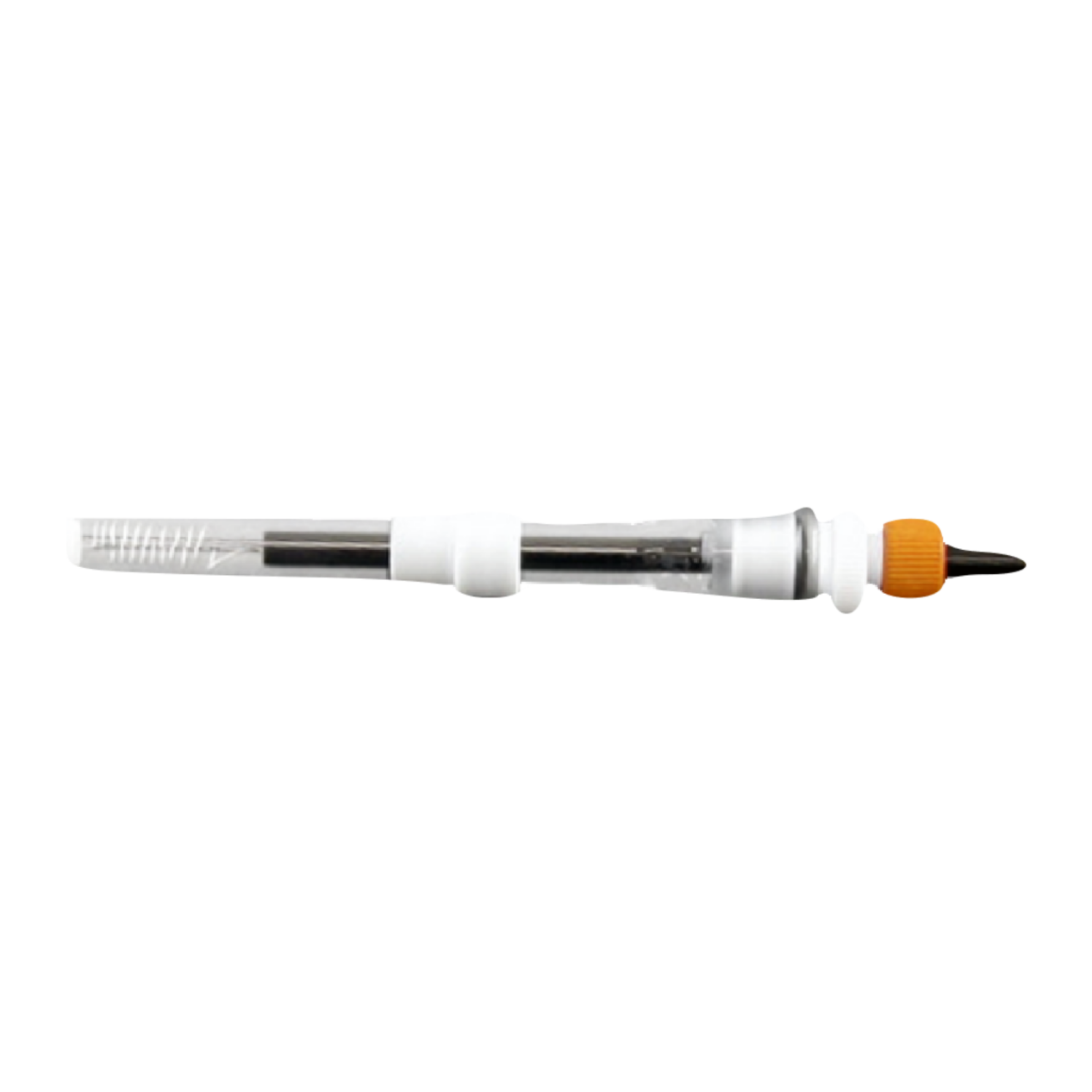

7、雙接點銀/氯化銀參比電極
外層溶液為10%KNO3(質量百分比)
內層溶液為凝膠飽和KCl
