980桌面型燃料電池測試系統自上市以來，得到很多業界同行、老師同學們的關注，產品擁有“雙屏交互、自動氣體配比、自動背壓、0V啟動、240A大電流”等功能特點，小身材，大功能?？蓾M足5×5 cm2 的高性能膜電極測試需求。在國內多所高校實驗室部署應用。

夾具是燃料電池測試重要工具，夾具安裝效果好不好，對實驗測試會有影響。

今天，理化（香港）應用工程師介紹測試夾具的正常安裝方法，一起了解下。

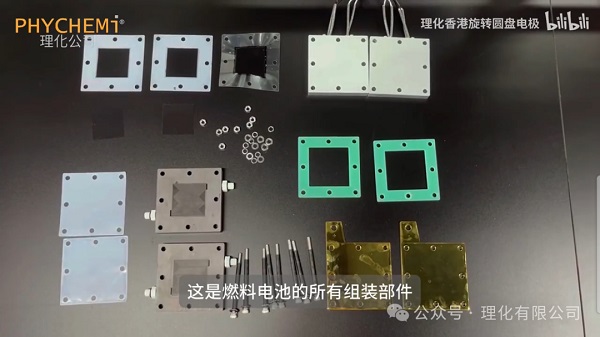

在安裝夾具之前，我們要清理好安裝臺面，保持整潔清爽，將夾具各類材料放好，避免安裝時候找不到東西。

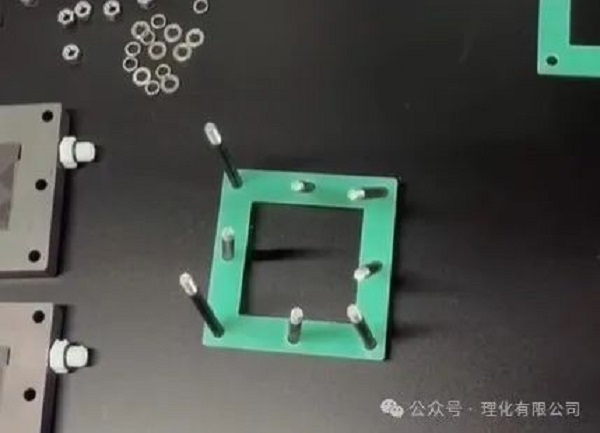

第1步：將底部螺絲固定好。

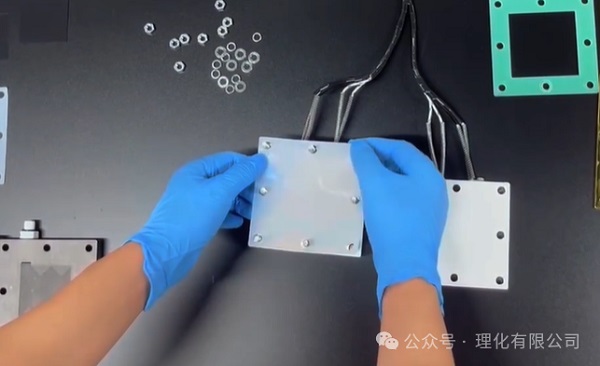

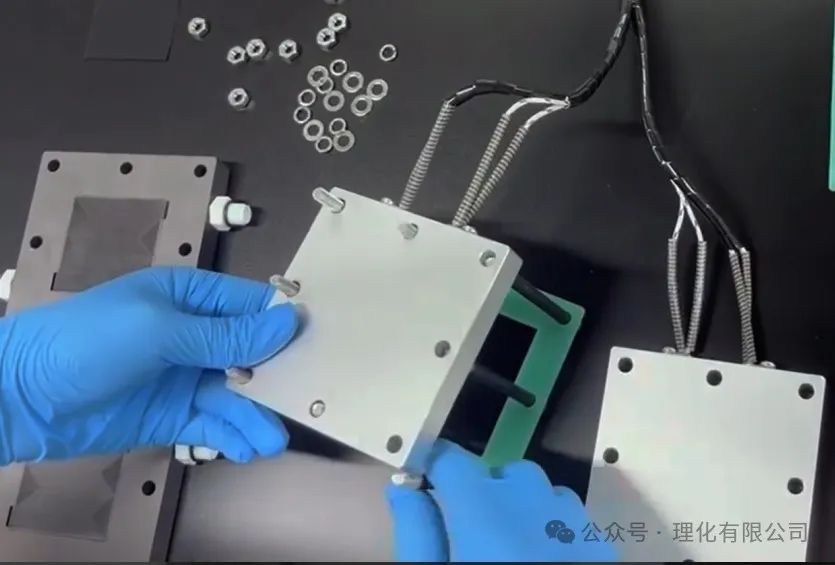

第2步：將墊片、加熱板依次固定好。

第3步：將隔膜放置在加熱板上，防止加熱板與內部電池短路。

第4步：將集流板放置在隔膜上方，用于將電池產生的電流進行有效導出。

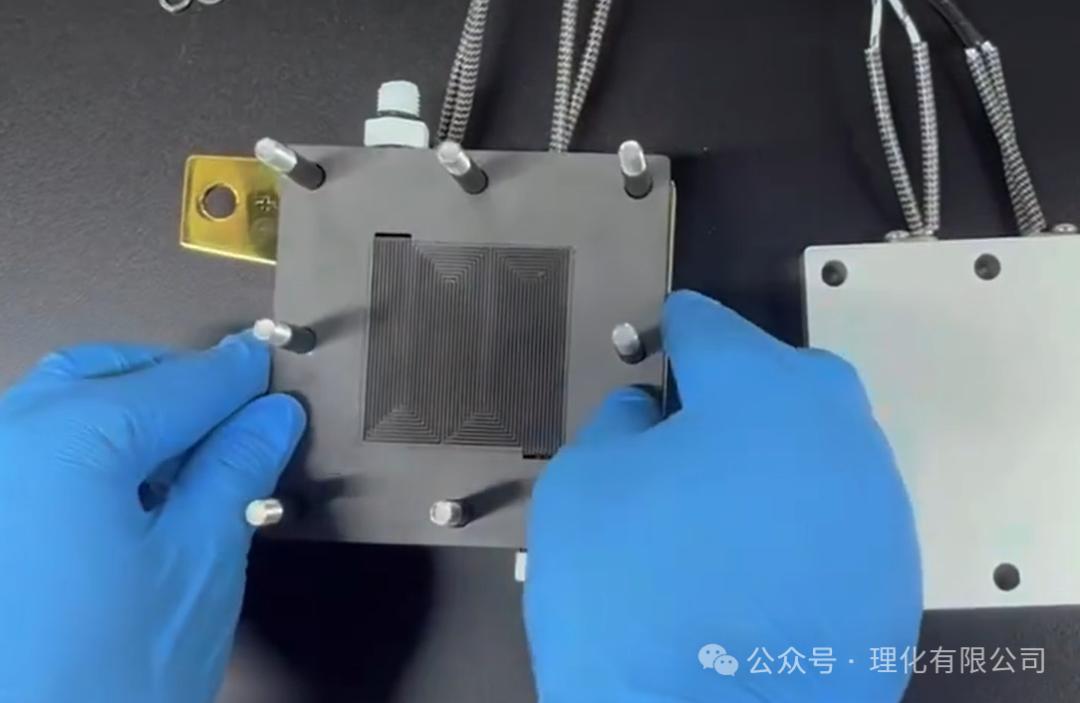

第5步：將雙極板安裝在集流板之上，雙極板的作用是為電池提供氣體流道。

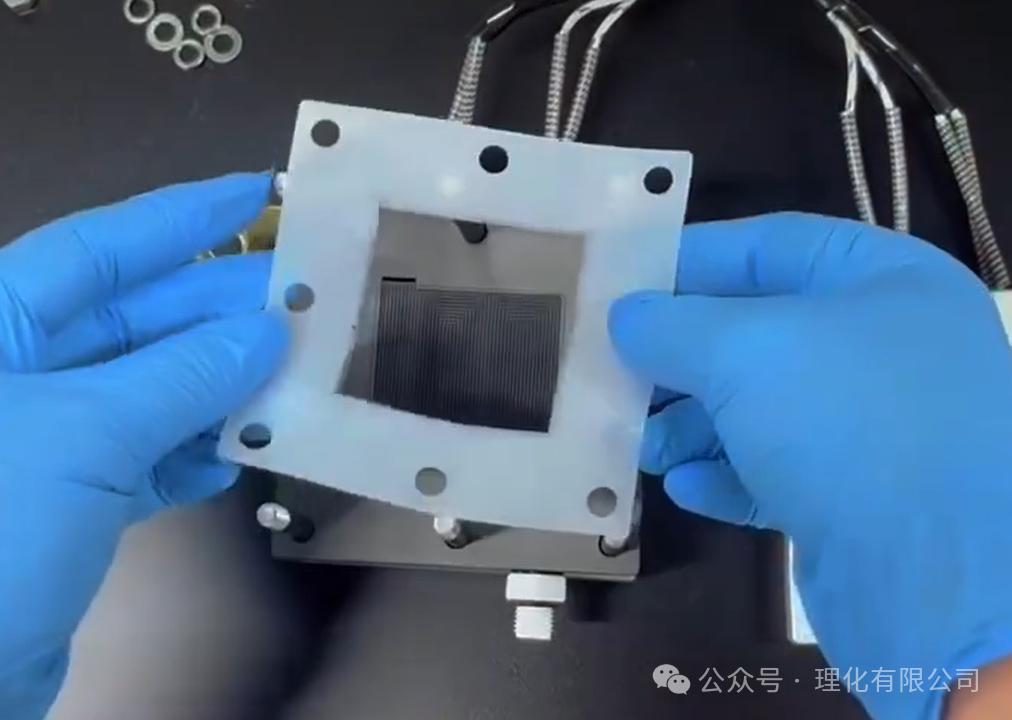

第6步：雙極板上分放一層隔膜，用于確定電池位置。

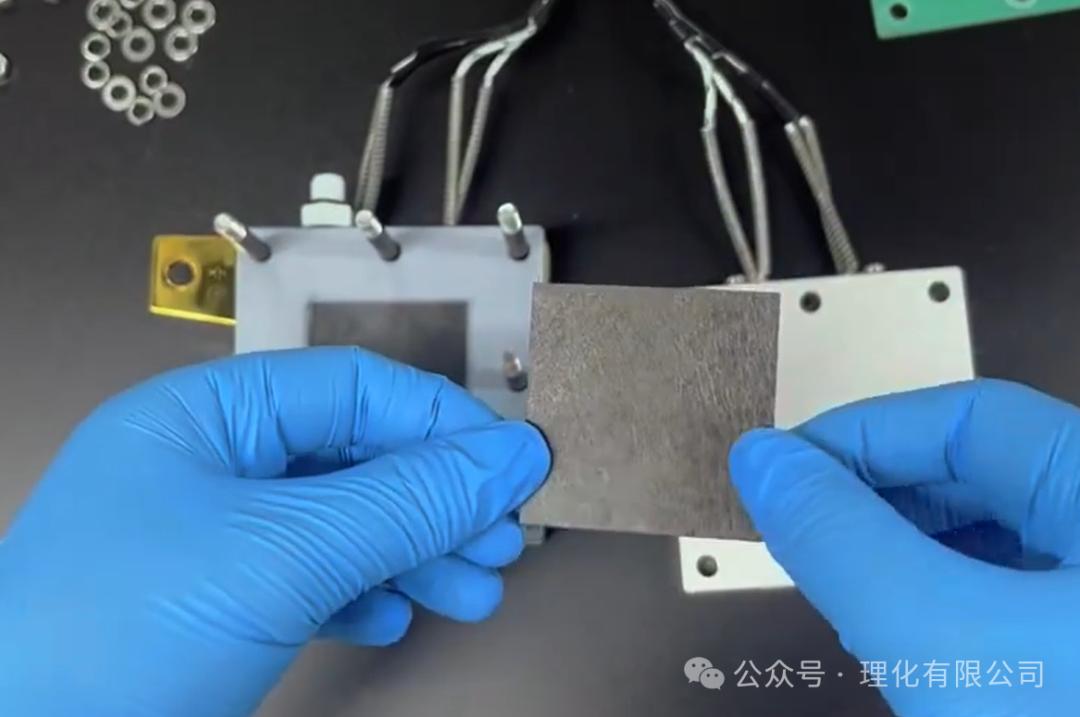

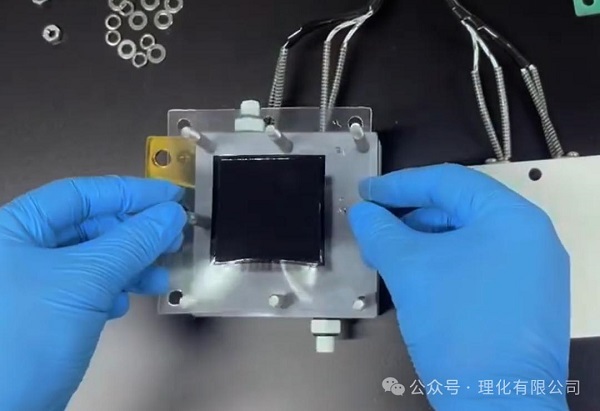

第7步：將碳紙放在隔膜正中間位置，注意：涂有催化劑的一面朝上方式。

第8步：安裝質子交換膜，這個小小的膜片是燃料電池核心部件，安裝時候要注意。

第9步：再放入一層碳紙，涂有催化劑的一層朝下。

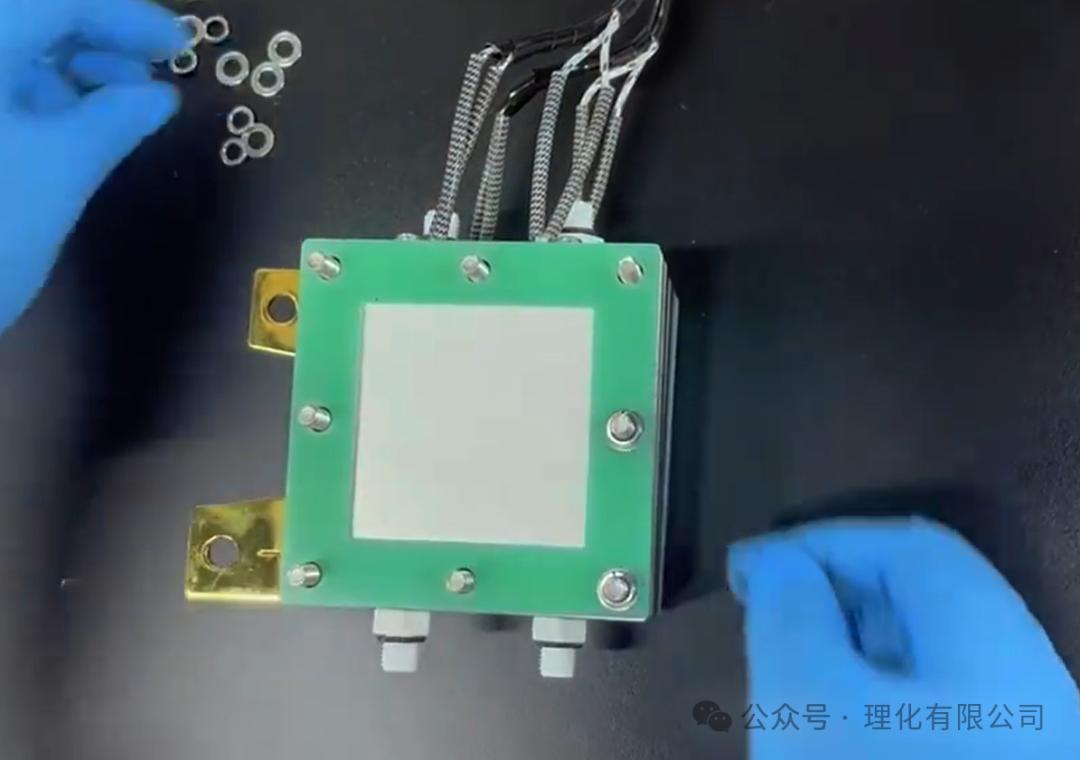

第10步：再次依順序安裝隔膜、雙極板、集流板、隔膜、加熱板、墊片等，保證以質子交換膜為軸線，夾具兩側對稱安裝。最后將8個螺絲依次固定好。

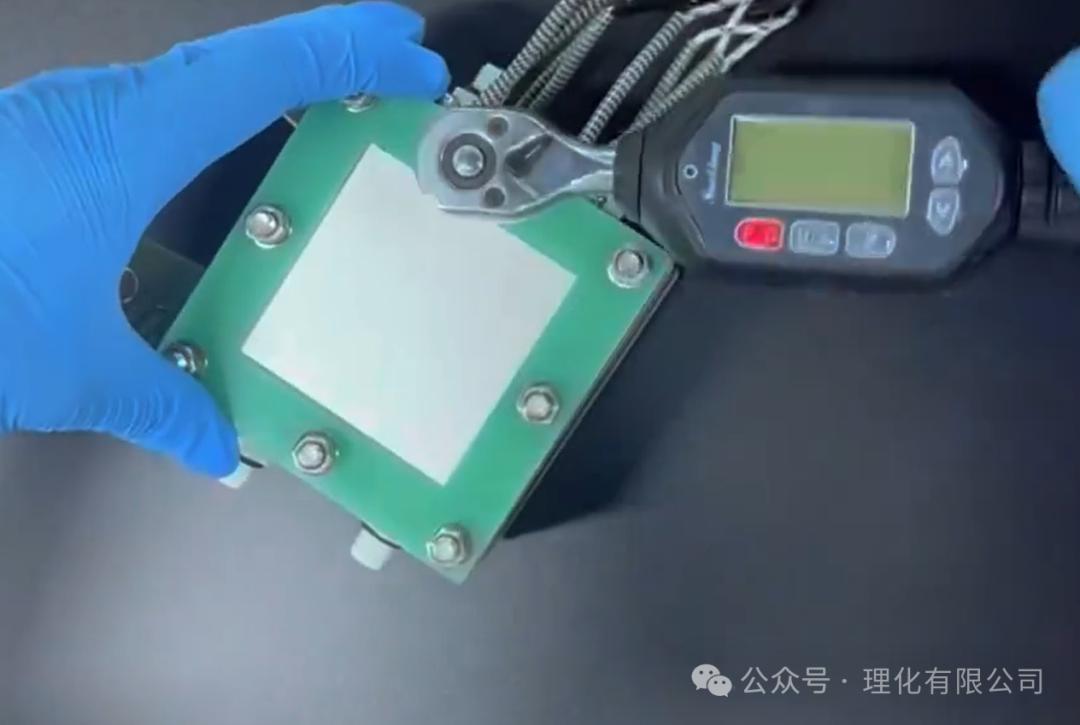

第11步：8個螺母固定好之后，要使用專業的力矩扳手進行深度固定，確保夾具每個角度受力一致，保證實驗測試嚴謹，力矩扳手固定要遵循“先對角，后兩邊”，設定合理的扭矩，如4N，保持每個部位緊密合縫。

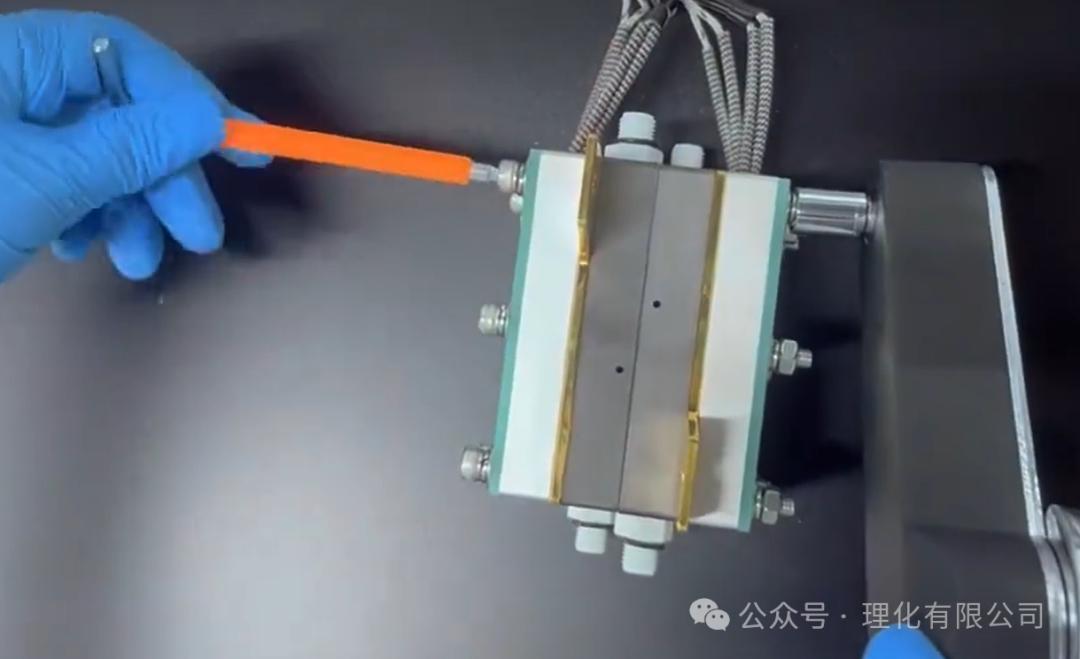

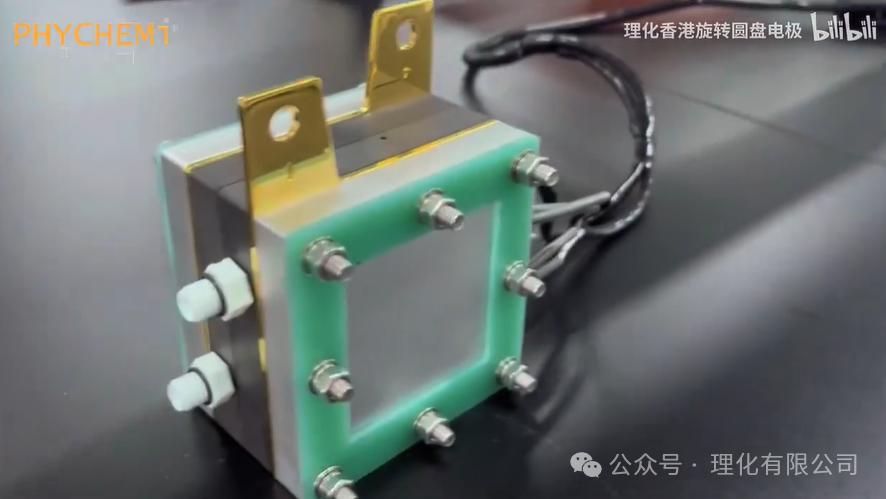

一個燃料電池夾具就組裝好，成品效果如圖：

以上就是燃料電池夾具的安裝過程，想了解更多內容，歡迎掃碼關注二維碼，或致電理化（香港）有限公司官方服務熱線 400-8755-985  竭誠為您服務！
