圓柱電芯的膨脹力主要源于電池內部的化學反應和充放電過程中的物理變化。在充電過程中，正極上的活性物質釋放電子并嵌入負極，導致正極體積減小，負極體積增大。

同時，電解液在充電過程中發生相變及產氣副反應，也會造成一定的體積變化。這些因素共同作用，使得圓柱電芯在充放電過程中也會產生膨脹力。

隨著充放電次數的增加，這種膨脹力逐漸累積，導致電芯的尺寸發生變化。這種尺寸變化不僅會影響電池的外觀和使用壽命，還可能對電池的安全性產生影響。

因此，準確表征圓柱電芯的膨脹力對于優化電池設計、提高電池性能和安全性具有重要意義。

表征圓柱電芯膨脹行為的方法電池的膨脹行為分為尺寸上的膨脹量和力學上的膨脹力測量。目前，對于軟包電池、方殼電池膨脹行為的測量表征，已有較多研究和相應的測試手段及設備，在此不再贅述。但對于圓柱型電池的膨脹行為研究相對較少，也沒有較好的商業化膨脹力評估手段。

目前在文獻資料中，常見的圓柱電芯膨脹行為的表征手段主要有以下幾種：

1、估算法

如圖1和圖2所示，有研究表明圓柱型電池的膨脹變化與電池的SOC和SOH狀態具有一定的相關性。但該方法建立在圓柱型電池的膨脹在整個圓周上是均勻的。

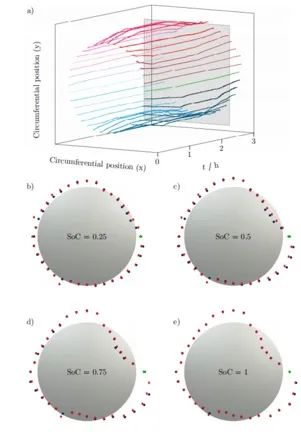

圖 1 單次充放電過程中，圓柱型電池的可逆膨脹變化

圖 2 電池老化過程中，圓柱型電池的SOH變化與不可逆膨脹之間的關系直接測量法通過在圓柱電芯外部施加壓力，通過貼附應變片測量應變，該方式計算復雜，無法直觀體現膨脹力。

2、影像分析法

影像分析法是一種無損檢測方法，如利用CT斷層掃描、中子成像、X射線、超聲波等影像技術觀察電芯內部的形變情況，通過分析影像的變化來測算電芯尺寸變化。

這種方法適用于多種類型的圓柱電芯，且對電芯無損傷。然而，影像分析法需要使用昂貴的專業設備，且測量精度易受到設備性能和操作人員經驗的影響。

3、薄膜壓力法

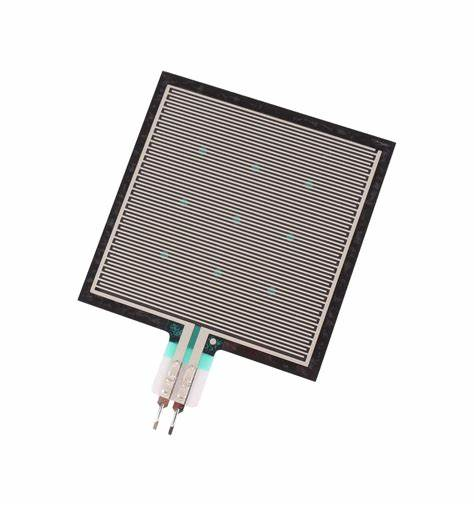

一般需解剖圓柱電池，在電芯內部嵌入薄膜壓力傳感器或壓敏紙的方式，從而獲得圓柱電芯在不同方位上的膨脹力分布情況。

但薄膜壓力傳感器精度一般較低，成本高；而壓敏紙分析，具有滯后性。該測試均為破壞性測試。

表征圓柱電芯膨脹行為存在的問題有研究表明，圓柱型電池電池實際的膨脹是明顯偏離預期的均勻膨脹，在周長上會形成膨脹和收縮的區域，這取決于圓柱型電池的卷芯卷繞方向。

因此，使用體積變化來研究老化或預測SOC需要特別謹慎，因?yàn)榕蛎洉?huì)因測量位置而顯著不同，測量結果可能因測量方法而有偏差。

電弛膨脹測試解決方案電弛自主研發的電池膨脹測試系統，高度集成了溫控、充放電、伺服控制、高精度傳感器等模塊，并提供企業級系統組網功能。

該系統可對多種電池種類和電池形態的電池進行膨脹行為測試，包括堿金屬離子電池(Li/Na/K)、多價離子電池(Zn/Ca/Mg/Al)、其他二次金屬離子電池(金屬-空氣、金屬-硫)、固態電池，以及單層極片、模型扣式電池(全電池、半電池、對稱電池、扣電三電極)、軟包電池、方殼電池、圓柱電池、電芯模組。

同時，可為不同形態電池提供定制化夾具，開展手動加壓、自動加壓、恒壓力、脈沖恒壓、恒間距、壓縮模量等不同測試模式的研究。

本產品還可方便擴展與電池產氣測試、內壓測試、成分分析的定制集成。為鋰電池材料研發、工藝優化、充放電策略的分析研究提供了良好的技術支持。

參考文獻Jessica Hemmerling, 2021. Non-Uniform Circumferential Expansion of Cylindrical Li-Ion Cells—The Potato Effect. Batteries, 7, 61.
