通過光熱過渡金屬硫化物異質結構推動耐極端溫度鋅-空氣電池的發展

理化（香港）有限公司2024年度優選論文

當前，鋰離子電池在儲能市場中占據主導地位，然而，現有的鋰離子電池技術面臨著能量密度不足（50-260 Whkg^-1）、運營成本高、安全隱患等挑戰，制約了其進一步發展和利用。下一代能量轉換和存儲系統的更換勢在必行。

鋅空氣電池（ZABs）因其卓越的理論能量密度 （1086Whkg^-1）、強大的安全性和成本效益而成為有前途的候選者，具有巨大的研究潛力。然而，ZABs中與氧還原反應（ORR）和析氧反應（OER）相關的緩慢動力學，阻礙了其實際應用。解決這些反應中動力學延遲的挑戰對于推進ZABs實際應用至關重要。

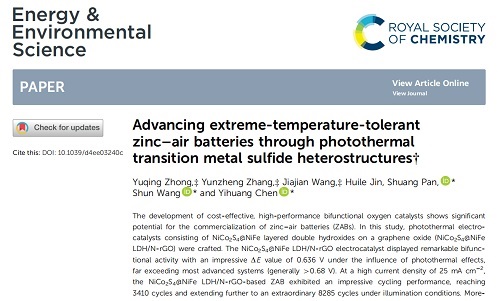

近日，溫州大學陳亦皇團隊在國際期刊《Energy & Environmental Science》發表題為《Advancing extreme-temperature-tolerant zinc–air batteries through photothermal transition metal sulfide heterostructures》重磅論文，論文研究一種由氧化石墨烯上負載的NiCo2S4@NiFe層狀雙氫氧化物（NiCo₂S₄@NiFe LDH/N-rGO）組成的光熱電催化劑。

NiCo₂S₄@NiFe LDH/N-rGO光熱電催化劑表現出顯著的雙功能活性，在光熱效應的影響下，E值為0.636V，遠遠超過大多數先進體系（通常>0.68V）。在25mA cm-2的高電流密度下，基于NiCo₂S₄@NiFe LDH/N-rGO的ZABs展現出了驚人的循環性能，在無光照條件下達到3410次循環，在光照條件下進一步延長到了8285次循環。

此外，當組裝柔性全固態ZABs時，光熱輔助下的可充電電池表現出出色的性能，包括最大功率密度（例如，25 ℃時為151.7mW cm^-2）、顯著的循環穩定性（例如，-40℃下超過3480次循環），以及從高溫（60 ℃）到極低溫（-40℃）的卓越靈活性。最后，通過原位拉曼光譜和模擬研究，揭示了光熱效應促進羥基氧化物的生成的關鍵作用，強調了光熱效應對電催化性能的有益影響。該論文研究對探索發展新型ZABs技術具有重要指導意義。

論文題目：Advancing extreme-temperature-tolerant zinc–air batteries through photothermal transition metal sulfide heterostructures

論文作者：溫州大學化學與材料工程學院 陳亦皇團隊

論文期刊：《Energy & Environmental Science》

論文分區：JCR一區TOP

影響因子：32.4

論文DOI：10.1039/d4ee03240c

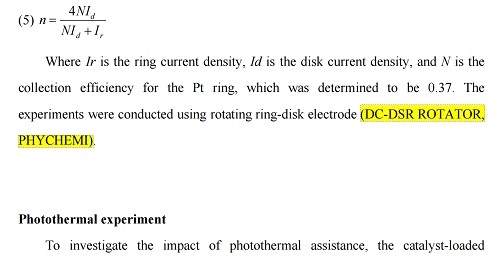

該論文研究使用了理化（香港）有限公司提供的DSR數字型旋轉圓盤圓環電極裝置進行實驗，測定了NiCo₂S₄@NiFe LDH/N-rGO電催化劑的雙功能性能，以及轉移電子數與過氧化氫（H₂O₂）產量的測試，獲得良好的譜圖數據。

實驗譜圖解析

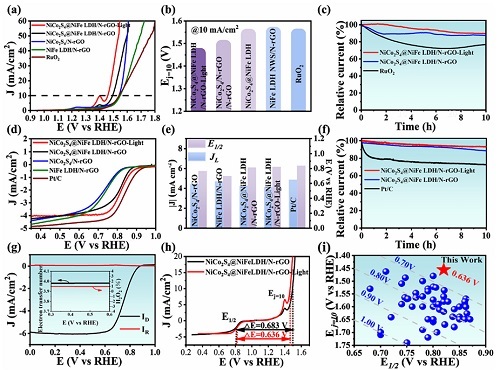

在標準實驗中，實驗人員測量了電流密度為10 mA cm^-2（E_j=10）時的電位，以評估和比較合成催化劑與基準貴金屬催化劑的析氧反應（OER）活性。

如圖a所示，NiCo?S?@NiFe LDH/N-rGO的OER活性最高，E_j=10 =1.492 V，并且在近紅外（NIR）光照下，活性進一步提升。

在圖c中，對其穩定性進行了測試，在維持恒定電位10小時后，電流密度僅降低了12.7%，與商用RuO?催化劑（降低了23.7%）形成鮮明對比。同時，催化劑在光照10小時后也表現出優異的光穩定性，電流密度達到其初始值的89.3%。

圖d、e為ORR性能，NiCo?S?@NiFe LDH/N-rGO同樣展現出了較大的半波電位（E_1/2=0.809V），接近商用Pt/C催化劑的性能（E_1/2=0.834 V）。

同時，對其進行了穩定性測試，在10小時的ORR過程后光照下NiCo?S?@NiFe LDH/N-rGO的電流密度僅比初始值降低了6.8%。與商用Pt/C催化劑（顯著降低了27.5%）形成鮮明對比。

如圖g所示，計算得出NiCo₂S₄@NiFe LDH/N-rGO轉移的電子數約為4.0，這與通過旋轉環盤電極（RRDE）測量得出的約3.98的值非常接近。此外，值得注意的是，H₂O₂的產率低于1%（見圖g），這可以歸因于NiCo₂S₄@NiFe LDH/N-rGO在氧還原過程中直接生成了氫氧根離子。

真金不怕火煉，好物經得起檢驗！

DSR數字型旋轉圓盤圓環電極憑借出色的產品性能再一次助力老師同學們取得科研佳績！

了解更多DSR產品詳情，歡迎聯系理化（香港）有限公司區域銷售經理，或致電官方服務熱線400-8755-985
